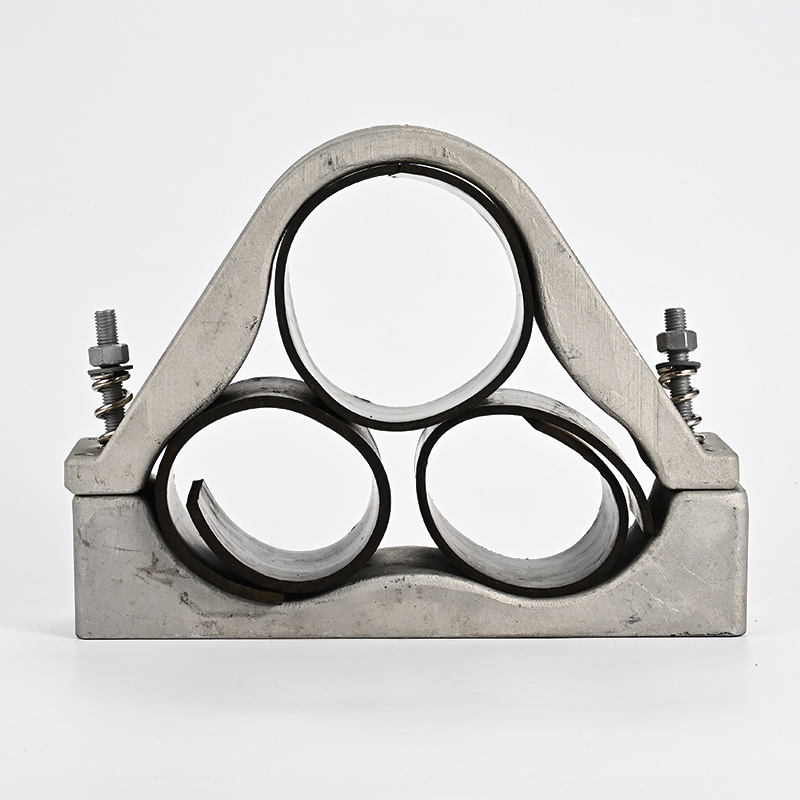

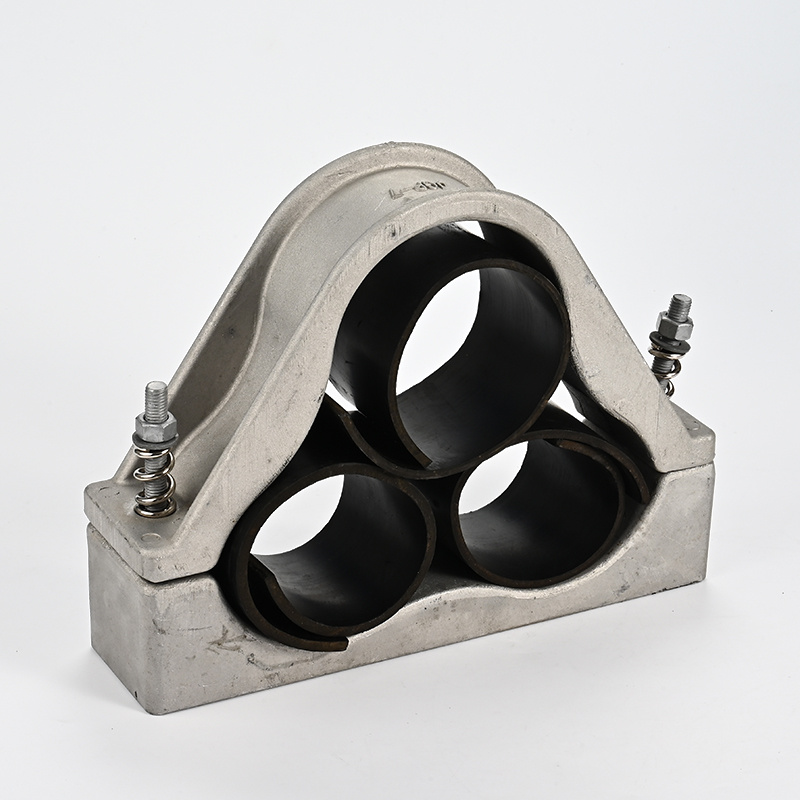

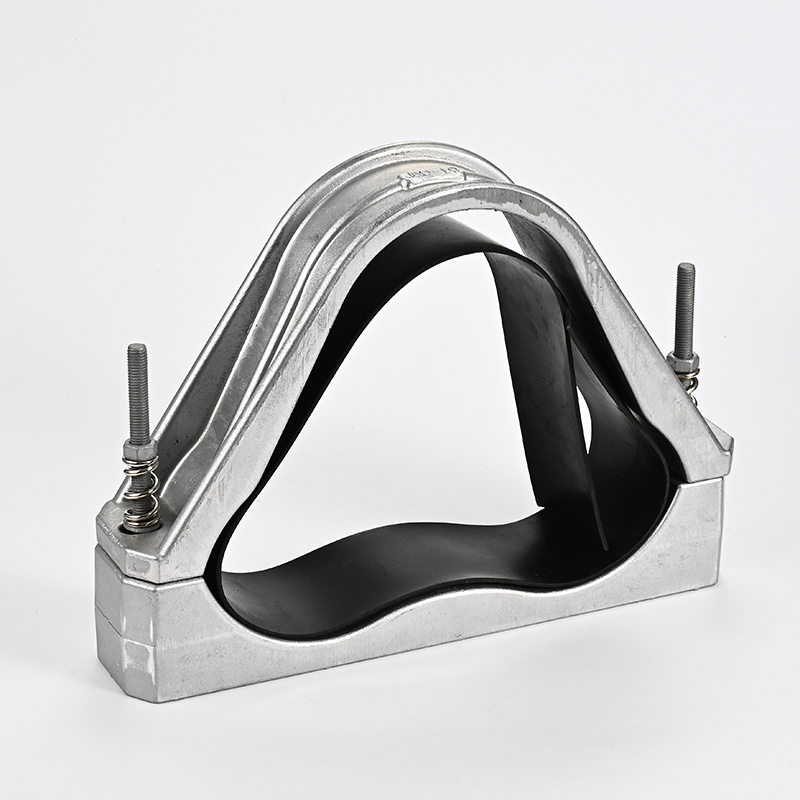

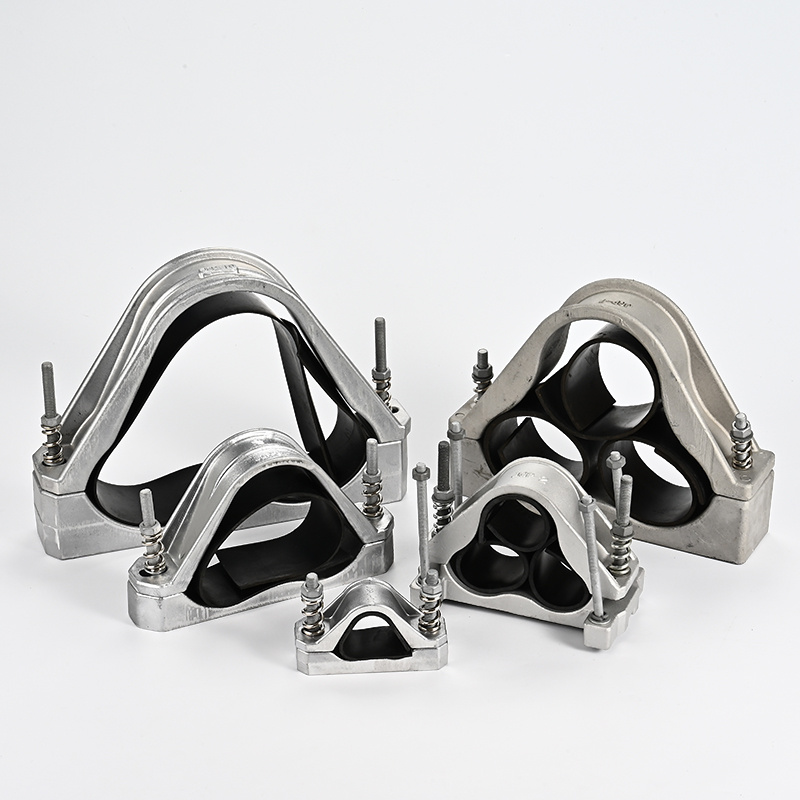

JGP-H系列
高压电缆固定夹
电缆固定夹具，又称电缆固定夹，是一种电缆敷设、安装后用来固定电缆，使用缆占有正确的位置，防止因外力或自重导致电缆产生移动的专用夹具。
通过电缆夹具的固定，确保敷设后的电缆排列整齐，不出现交叉排列现象，而且能够防止涡流损耗产生。是一种新型、美观实用的电缆固定佳品。
电缆固定夹已经广泛应用于楼宇分支电缆、阻燃电缆、耐火电缆、隧道电缆、矿用电缆、风能电缆、输配电高压电缆及布线等的固定。部分情况下，电缆夹具可以完全代替电缆桥梁使用。

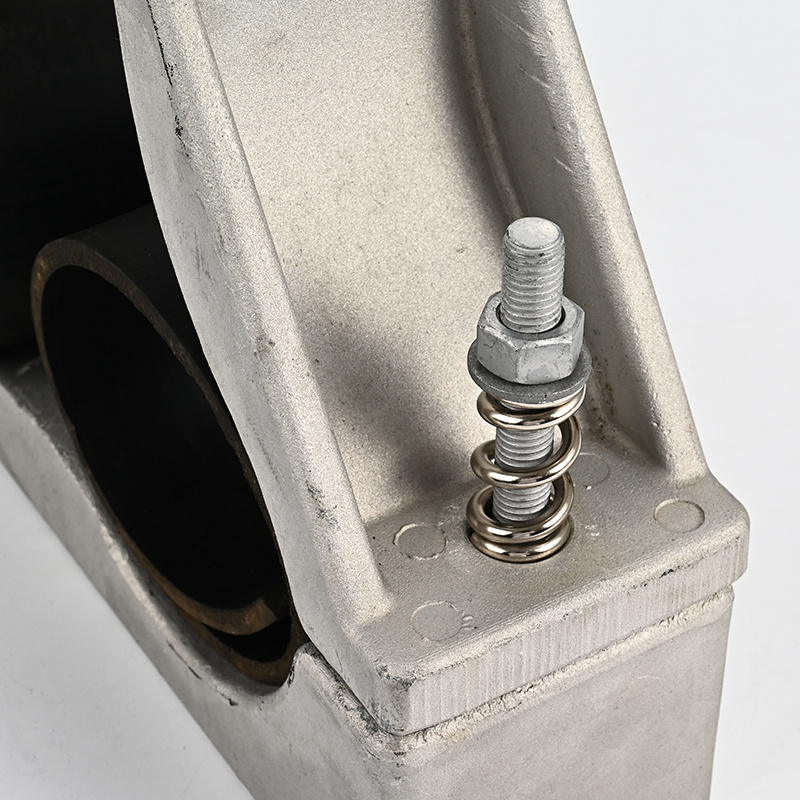

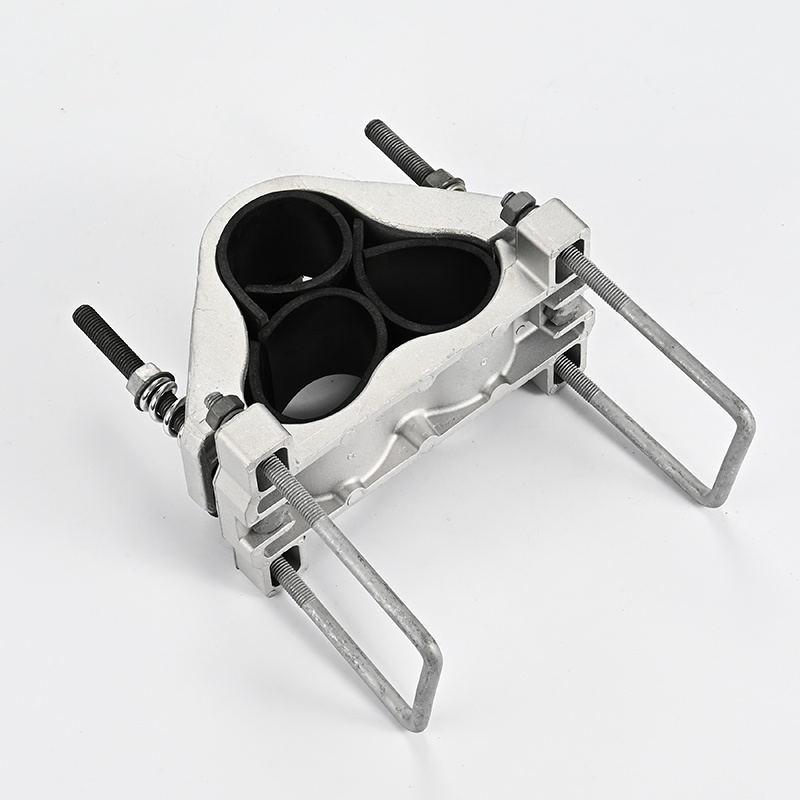

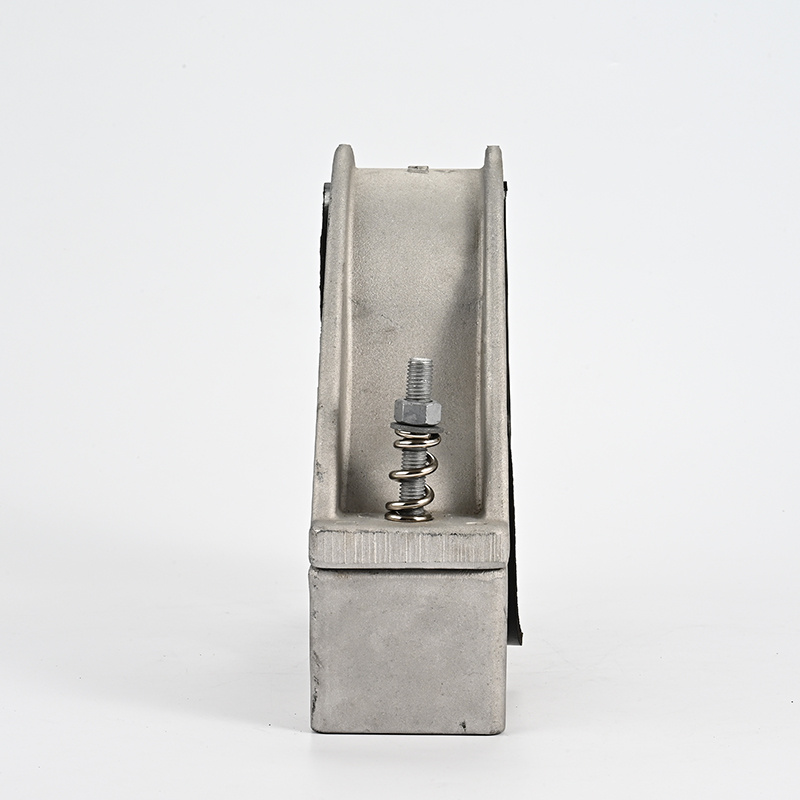

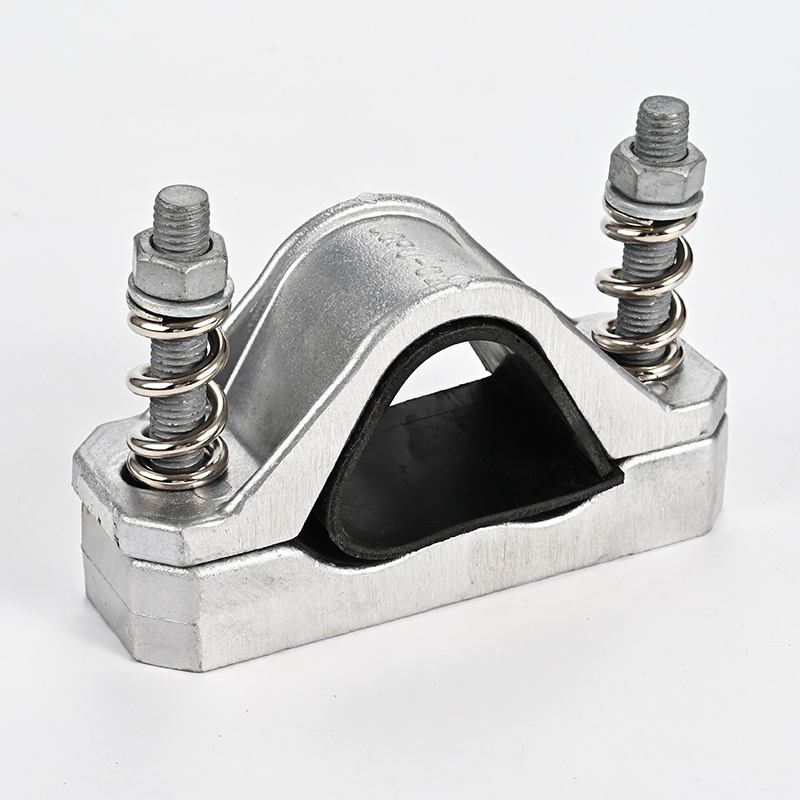

夹体具体采用高强度抗磁防腐铝合金为材料，内衬有橡胶垫，其夹紧机构采用螺杆加弹簧挠性固定，结构紧凑合理，安装方便灵活，被固定的电缆有橡胶垫包裹，不损伤电缆。固定夹具具有螺栓固定在电缆支架或桥架上。根据用户要求螺栓可以选用不锈钢螺栓或者热镀锌螺栓。

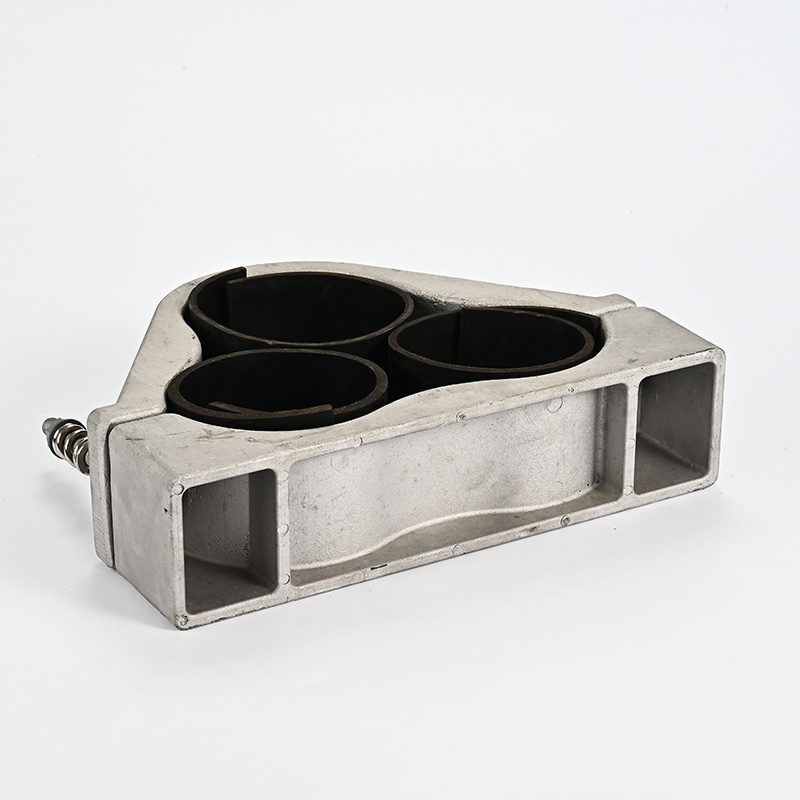

| JGP-H三芯高压电缆固定夹 | ||||||
| 规格 | 适用电缆外径(mm) | 主要尺寸 | ||||
| L1孔距 | L2 | W | H | M | ||
| JGP-01H | Φ30-40 | 115 | 148 | 50 | 135 | 2-M10 |
| JGP-1H | Φ40~55 | 150 | 180 | 55 | 135 | 2-M10 |
| JGP-2H | Φ55~68 | 186 | 224 | 60 | 156 | 2-M12 |
| JGP-3H | Φ68~80 | 218 | 274 | 60 | 186 | 2-M12 |
| JGP-4H | Φ80~90 | 240 | 288 | 70 | 205 | 2-M12 |
| JGP-5H | Φ90~100 | 275 | 332 | 70 | 230 | 2-M12 |
| JGP-6H | Φ100~114 | 290 | 342 | 70 | 252 |  2-M12 |
| JGP-7H | Φ115~130 | 300 | 352 | 70 | 265 | 2-M12 |
| JGP-8H | Φ130-145 | 350 | 353 | 80 | 266 | 2-M12 |
| JGP-10H | Φ145-160 | 380 | 354 | 80 | 267 | 2-M12 |
